Erittely：12-50 USD / KPLKäytä osia：1 KappaleToimituskyky：1000 KappalettaSatama：Ningbo tai ShanghaiMaksuehdot：TT, LC, muutLähtöisin：Zhejiang, KiinaTuotenimi：AISO / OEM Mallinumero：LMZ1-0.5Käyttö： TehoVaihe：YksittäinenKelan rakenne：ToroidinenKäämin numero：AutomuuntajaTuote： LMZ1-0.5 Virtamuuntaja LMZ1-0.5-virtamuuntaja：5ANykyinen suhde：5-300 / 5ANimellistaajuus：50HzSovellus： alhainen jänniteKondensaattorin sertifikaatti：ISO9001 / IECKäyttölämpötila：re: -30 ~ 40 ℃Korkeus：<1000mTarkkuus：0,2 / 0,5 / 1

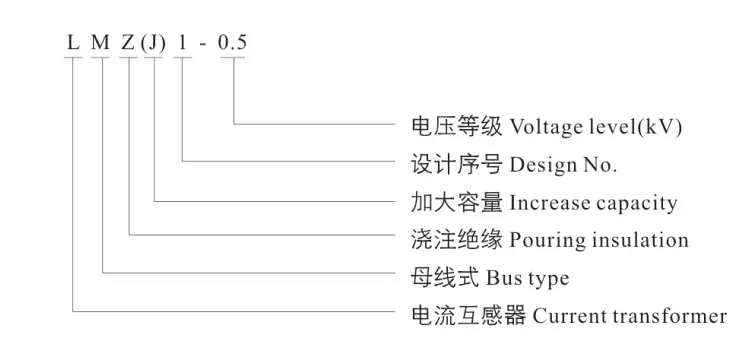

LMZ-0.5-tyypin matalan jännitteen virtamuuntaja
Yhteenveto
LMZJ1-0.5-sarjan virtamuuntaja nimellistaajuudelle 50Hz tai 60Hz, nimellisjännite 0,5KV ja alle sähköjärjestelmän tehonmittausta, virran mittausta ja releen suojausta varten.
Rakenneominaisuus

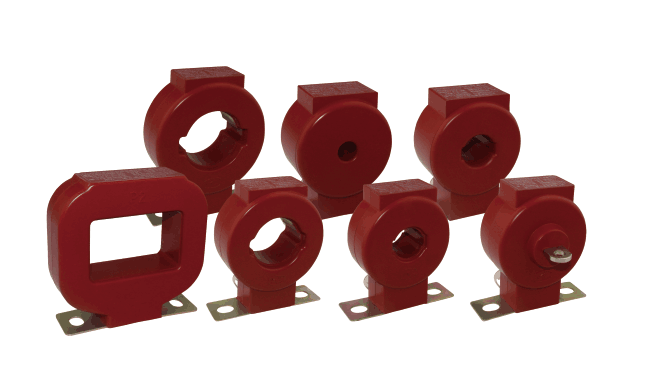

Tämän tyyppinen muuntaja on kiskotyyppinen koteloeristys, korkealaatuisella toroidisydämellä (suuri soikion virtasuhde) on suuri nimellisteho, tarkkuusedut, hehkutettu ydin, toissijainen kela on kiedottu säteittäisesti yhtenäiselle ytimelle, pään hitsatut kuparimutterin tavanomaiset johdot . Muuntajassa on pienikokoinen, helppo asentaa pienikokoiset edut, jolloin laite soveltuu virran ja pienjännitekaapin tai pienjännitelaitteen muuntamiseen.
Tekninen parametri
|
Tyyppi |
Nimellinen ensiövirta (A) |
Nimellisvirta (A)
|
Ensisijainen ampeerikierros |
Nimelliskuorma cos = 0,8 (VA) |
Ensiövirta, jota monikierroksen käämitys tarvitsee |
||
|
Luokka 0.5 |
Luokka 1 |
Luokka 3 |
|||||
|
LMZ1-0.5 |
5,10,20,50,100,15,30,75,150,40,200,300,400 |
5 |
100, 150, 200, 300, 400 |
5 |
7.5 |
5-50, 15-75, 40 |
|
|
LMZ (J) 1-0,5 |
5,10,20,30,50,75,100,150,300,400,200,400,500,600,800 |
5 |
300, 400, 500-800 |
10 |
15 |
5-50, 15-75, 40 |
|
|
1000, 1200, 1500, 2000, 300 |
5 |
1000-3000 |
30 |
30 |
50 |
5-50, 15-75, 40 |
|
Outline ja asennusulottuvuus
